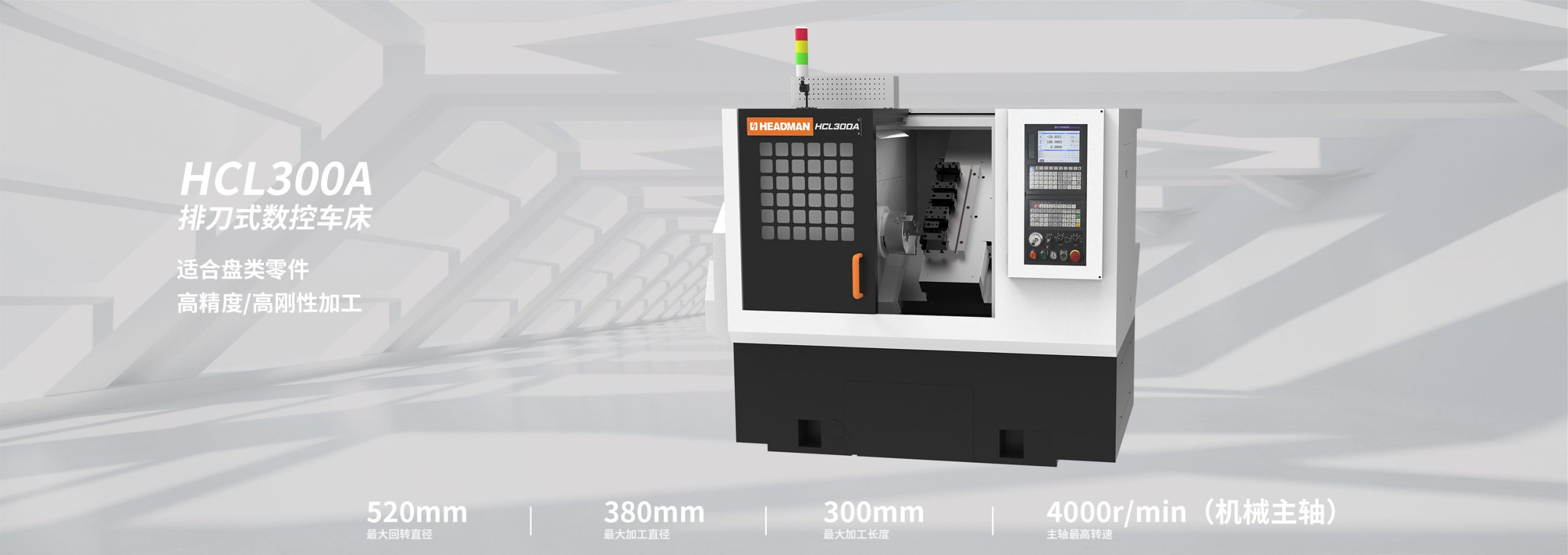

高精度、高穩定性

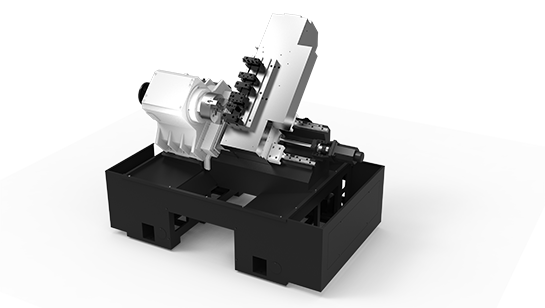

采用45°整體斜床身結構，剛性好、排屑方便
采用高精度主軸單元
采用精密直線導軌和絲桿，性能穩定
主軸采用高分辨率磁感應編碼器
可選配高剛性、大功率主軸（7.5/11Kw、A2-6主軸）
加工精度更高、更穩定
采用GSK980TB3i或GSK988TA系統
預留自動化接口，方便自動化生產組線
主機配置集中自動潤滑系統，延長移動部件的使用壽命

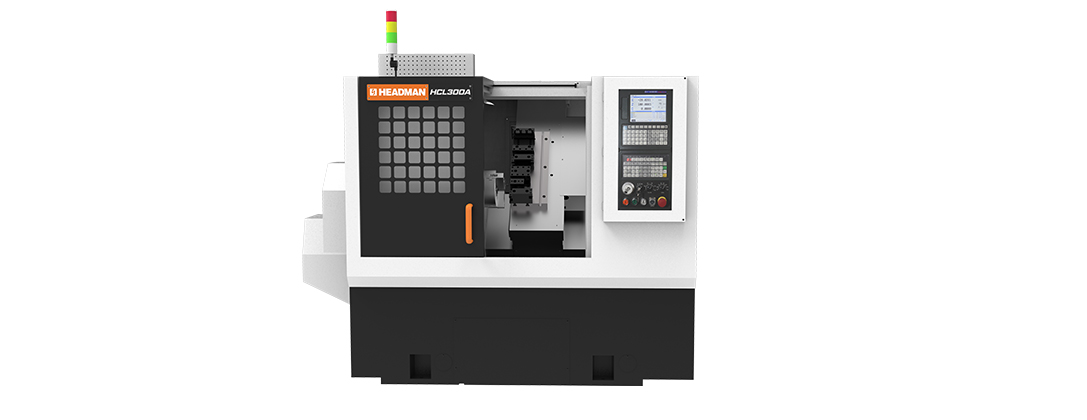

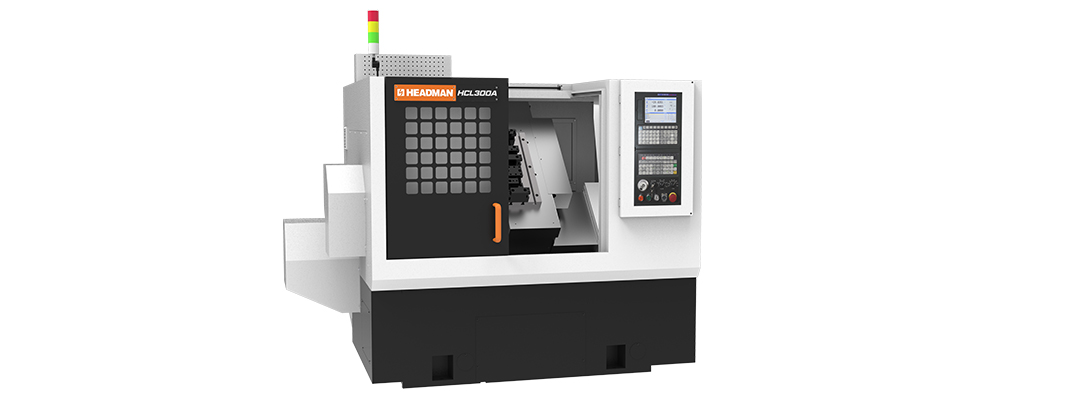

產品外觀
產品亮點
數控系統
-
高速高精控制
采用GSKLink工業以太網總線， 最高運行速度100m/min。標配GR-L系列伺服裝置及高分辨率絕對式編碼器的伺服電機， 可連接光柵尺、磁阻、磁柵、圓光柵編碼器等實現進給軸全閉環控制和高精度Cs軸控制。
-
簡單快捷的系統調試向?qū)?/h3>
系統調試向?qū)Чδ馨凑{(diào)試步驟、功能模塊等項目列出了需要調試的參數， 簡化機床調試過程。
-
智能的校驗／自診斷技術
具備語法檢查、軌跡預覽、機床故障診斷功能， 及操作日志、報警日志、加工日志的記錄功能，方便了程序的校驗、故障的診斷和維修。
-
支持遠程監控和故障診斷
基于以太網LAN接口， 可實現對數控機床的遠程監控、故障診斷及可靠性數據的采集與分析。包括加工文件、參數文件、刀偏文件等數據的上傳下載， 真正實現遠程監視的功能。 支持FTP通訊傳輸協議。
技術參數
| 加工區 | |
|---|---|
| 最大回轉直徑 | 520mm |
| 最大加工直徑 | 380mm |
| 最大加工長度 | 300mm |
| 最大棒料直徑 | 35mm |
| 主軸 | |
|---|---|
| 最高轉速（機械主軸） | 4000r/min |
| 主機功率 | 5.5Kw |
| 主軸端部形式 | A2-5 |
| 主軸孔直徑 | 44mm |
| 排刀架 | |
|---|---|
| 刀具數量 | 4 |
| 刀塔類型 | 直排刀架 |
| 最大鏜刀桿直徑 | 25mm |
| 刀方規格 | 20mm |
| 行程 | |
|---|---|
| X軸行程 | 400mm |
| Z軸行程 | 350mm |
| X軸快速進給速度 | 16m/min |
| Z軸快速進給速度 | 18m/min |
| 尺寸 | |
|---|---|
| 標準機床長度 | 2180mm |
| 標準機床寬度 | 1600mm |
| 標準機床高度 | 1810mm |
| 標準機床重量 | 2250kg |
