高精度高剛性異步伺服直驅電主軸
?異步電主軸將電機與主軸合為一體，結構簡單緊湊，有效提高機床的空間利用率。
?取消傳動裝置，減少了能量傳遞中的損耗，顯著提高傳動效率，降低成本。
?采用了先進的電機設計和制造技術，轉速高，結構穩定。

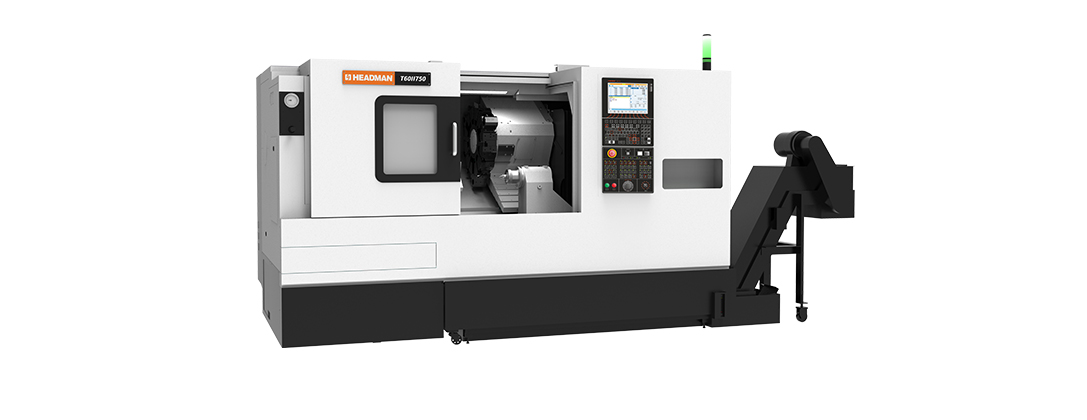

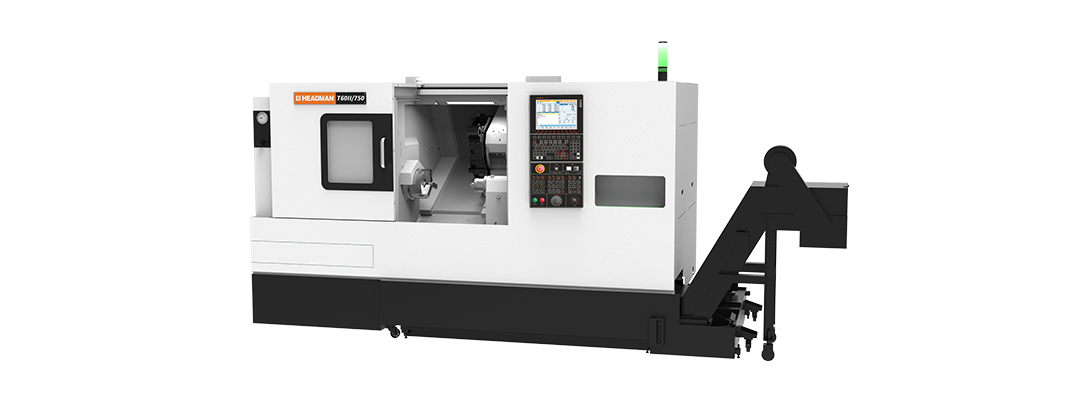

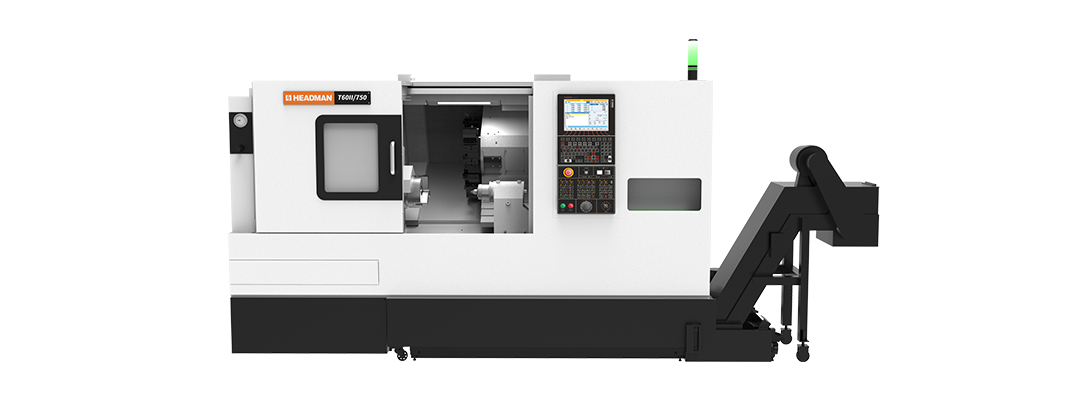

產品外觀
產品亮點
-
-
高精度高剛性伺服液壓刀塔
? 刀塔采用伺服電機分度，齒盤精定位，液壓夾緊的設計結構。
? 刀塔內部全密封，轉位無抬升。
? 換刀速度快，定位精度高。
? 可承受7Mpa高壓水力。

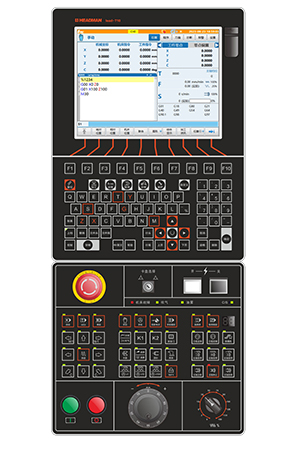

數控系統
-
用戶友好性
海德曼數控系統支持華系、日系兩套G代碼編程，如兼容FANUC、 廣數等G代碼。界面符合用戶主流操作習慣（可自定義界面）。
-
強大的切削加工技術
①具有直接手動MST（快捷鍵）調用功能；②具有4GB以上超大程序內存、支持網線傳輸程序；③支持車削斷屑，螺紋斷屑，切槽斷屑等；④支持螺紋二次裝夾復刀；⑤支持變轉速車螺紋，實現粗、精車不同轉速車螺紋。
-
多種實用技術
①支持程序校驗，即軌跡仿真功能；②支持手輪示教（手輪試切）功能；③支持摩擦力補償功能（處理過象限紋）；④具有“行車記錄儀”日志記錄功能、撞機保護鎖界面功能；⑤具有快捷鍵功能，如“ALT+P”在線截屏、“ALT+SPACE”中英文輸入法切換等；⑥支持外接桁架功能，包括華數桁架、第三方桁架。
-
iNC-Clond數控云管理
海德曼數控系統通過云數控聯網，可以實現手機、電腦iNC-Clond遠程運維管理（遠程維護、生產管理）。
技術參數
| 加工區 | |
|---|---|
| 最大回轉直徑 | 650mm |
| 最大加工直徑 | 410mm |
| 最大加工長度 | 760mm |
| 最大棒料直徑 | 80mm |
| 主軸 | |
|---|---|
| 最高轉速 | 4000r/min |
| 主機功率（連續/30min） | 18.5/22kw |
| 主軸端部形式 | A2-8 |
| 主軸孔直徑 | 91mm |
| 刀塔 | |
|---|---|
| 刀具數量 | 12 |
| 換刀時間 | 0.2s |
| 最大鏜刀桿直徑 | 40mm |
| 刀方規格 | 25mm |
| 行程 | |
|---|---|
| X軸行程 | 215mm |
| Z軸行程 | 832mm |
| X軸快速進給速度 | 30m/min |
| Z軸快速進給速度 | 33m/min |
| 尾座 | |
|---|---|
| 尾座套筒直徑 | – |
| 尾架行程+套筒行程 | 771mm |
| 尾架錐孔 | M.T.5（內置活頂尖） |
| 尾座形式 | 伺服 |
| 尺寸 | |
|---|---|
| 標準機床長度 | 2955mm |
| 標準機床寬度 | 2000mm |
| 標準機床高度 | 1733mm |
| 標準機床重量 | 5000kg |
